Photocell cổng tự động: Bắt buộc cho nhà có trẻ nhỏ

19

Mục Lục

Photocell cổng tự động nhà bạn đang gặp tình trạng bấm remote mở ra được nhưng cửa lại không chịu đóng vào? Theo kinh nghiệm bảo trì, lỗi cảm biến Photocell là một trong những nguyên nhân thường gặp nhất khiến hệ thống phát tín hiệu ngăn cổng đóng lại.

Với những gia đình có trẻ nhỏ và thú cưng, đây là một thiết bị an toàn cực kỳ quan trọng giúp giảm thiểu tối đa rủi ro va chạm. Hãy cùng tìm hiểu nguyên lý hoạt động, cách tự kiểm tra các lỗi đơn giản tại nhà và những lưu ý kỹ thuật không thể bỏ qua trước khi gọi dịch vụ sửa chữa.

Ảnh: Thubnail photocell cổng tự động

Photocell cổng tự động là gì? Tại sao lại quan trọng?

Khái niệm cơ bản

Photocell cổng tự động (thường được gọi là cảm biến quang điện hay cảm biến an toàn) là một trong những thiết bị an toàn quan trọng của hệ thống cổng điện. Việc lắp đặt thiết bị này có bắt buộc hay không phụ thuộc vào loại cổng, thiết kế hệ thống, chức năng đóng tự động, tiêu chuẩn áp dụng (như EN 12453) và hướng dẫn của từng nhà sản xuất.

Chức năng bảo vệ trẻ nhỏ và thú cưng

Khác với các cảm biến radar dùng để tự động mở cửa, chức năng chính của Photocell là ưu tiên an toàn, phát hiện chướng ngại vật trong vùng chuyển động.

Trẻ em hiếu động hay thú cưng thường có thói quen chạy ngang qua cổng. Motor được thiết kế để tạo lực đủ vận hành cánh cổng theo tải trọng của từng model (có thể rất lớn). Nhờ có Photocell cổng tự động, hệ thống sẽ nhận biết có người hoặc vật cắt ngang đường truyền, từ đó gửi tín hiệu về bo mạch. Tùy cấu hình của bộ điều khiển, cổng có thể dừng lại, đảo chiều hoặc ngăn không cho tiếp tục chuyển động, giúp bảo vệ an toàn cho gia đình bạn.

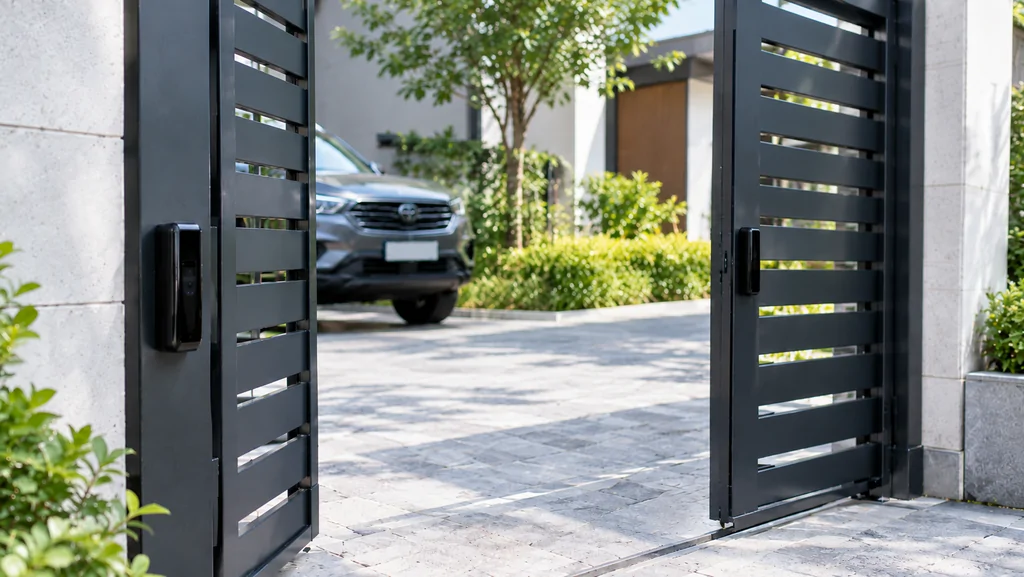

Ảnh: Photocell cổng tự dộng

Cấu tạo và nguyên lý hoạt động của Photocell cổng tự động

Cấu tạo TX và RX

Một bộ cảm biến quang truyền thống thường bao gồm 2 module được lắp đối diện và cần được căn chỉnh đúng theo hướng dẫn của nhà sản xuất:

  • Bộ phát (TX): Liên tục phát ra tia hồng ngoại. Tia sáng này không nhìn thấy được bằng mắt thường.

  • Bộ thu (RX): Nhận tia hồng ngoại từ module TX truyền sang.

Nguyên lý phát hiện vật cản

Photocell cổng tự động sử dụng tia hồng ngoại giữa bộ phát TX và bộ thu RX để phát hiện khi đường truyền bị gián đoạn.

Khi một vật thể (như người, xe cộ, chó mèo) che khuất tia sáng, photocell sẽ thay đổi trạng thái tín hiệu và gửi thông tin về bộ điều khiển để hệ thống xử lý theo cấu hình an toàn đã được cài đặt. Để tìm hiểu thêm về cấu trúc vật lý của các dòng cảm biến, bạn có thể tham khảo tài liệu về cảm biến quang điện (Photoelectric Sensor).

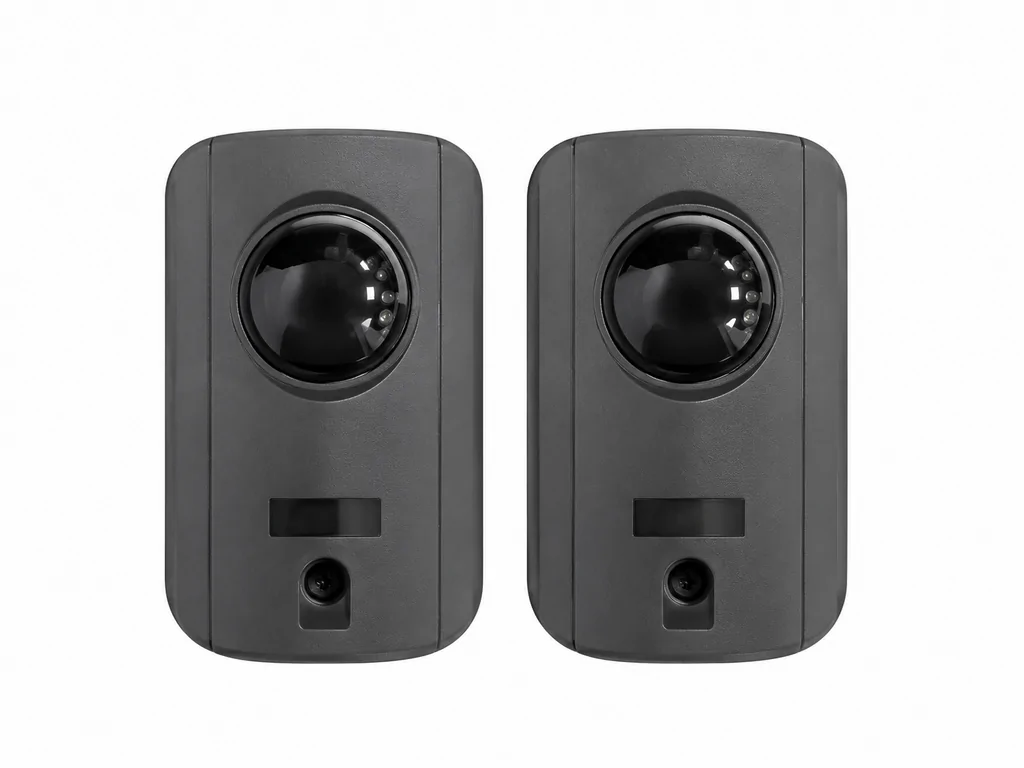

Ảnh: Photocell

Các lỗi Photocell cổng tự động thường gặp & Cách kiểm tra nhanh

Tình trạng cổng mở được nhưng không đóng lại được là một biểu hiện thường gặp khi Photocell hoặc một trong các thiết bị an toàn đang phát tín hiệu ngăn đóng. Dưới đây là các bước kiểm tra nhanh bạn có thể thử:

1. Bề mặt cảm biến bị bẩn hoặc bị che khuất

  • Biểu hiện: Cổng không thể đóng hoặc vận hành chập chờn.

  • Cách kiểm tra & Xử lý: Bụi bẩn, mạng nhện, lá cây dính trên bề mặt có thể che khuất đường truyền tia hồng ngoại. Hãy dùng khăn mềm, sạch và khô hoặc hơi ẩm (theo hướng dẫn của nhà sản xuất) để lau nhẹ bề mặt 2 mắt cảm biến. Tuyệt đối không dùng hóa chất mạnh gây xước thấu kính.

2. Hai mắt cảm biến bị lệch hướng (Lệch TX/RX)

  • Nguyên nhân: Có thể do va chạm (xe quẹt, người va vào) hoặc trụ cổng bị lún nứt khiến hai mắt không còn ngắm trúng nhau.

  • Cách kiểm tra & Xử lý: Kiểm tra đèn LED báo trạng thái trên RX hoặc trạng thái tín hiệu trên bo mạch điều khiển theo tài liệu của hãng. Nếu model có cơ cấu căn chỉnh góc, hãy thực hiện theo đúng hướng dẫn. Lưu ý: Không nên tự ý tháo hoặc cố gắng bẻ, chỉnh bo mạch (PCB) bên trong nếu không có chuyên môn.

3. Lỗi đứt dây tín hiệu hoặc hỏng bo mạch

  • Nếu đã vệ sinh và kiểm tra không bị lệch nhưng hệ thống vẫn báo lỗi, rất có thể dây cáp đã bị đứt, lỏng giắc cắm hoặc cảm biến đã hỏng. Bạn cần liên hệ kỹ thuật viên để đo đạc và xử lý chuyên sâu.

Lưu ý quan trọng về kỹ thuật đấu nối và lắp đặt

Sơ đồ đấu nối không dùng chung cho mọi hãng

Cách đấu dây phụ thuộc hoàn toàn vào model Photocell cổng tự động và bo mạch điều khiển.

  • Một số photocell relay sử dụng các tiếp điểm COM / NC / NO.

  • Các hệ thống hiện đại khác có thể sử dụng kết nối 2 dây, 4 dây, hoặc giao tiếp BUS (như CXN BUS của CAME).

  • Nhiều mẫu photocell sử dụng nguồn điện áp thấp như 12V hoặc 24V AC/DC, nhưng thông số chính xác phải được kiểm tra theo từng model cụ thể.

Chiều cao lắp đặt phụ thuộc vào hệ thống

Không có một con số bắt buộc chung (như 40-60cm) cho mọi loại cổng. Chiều cao lắp đặt phụ thuộc vào loại cổng, vị trí vùng nguy hiểm, model thiết bị và hướng dẫn của nhà sản xuất. Ví dụ, tài liệu của SOMMER hay Nice cho thấy một số hệ thống dùng vị trí thấp (ví dụ tối đa 30cm hoặc 50cm) để phát hiện người/vật cản, trong khi có thể cần lắp thêm photocell ở độ cao khác (như 100cm) để bảo vệ thân xe. Lắp sai vị trí có thể khiến thiết bị không bảo vệ được vùng thấp mà thiết kế ban đầu cần kiểm soát.

Báo giá Photocell cổng tự động trên thị trường

Giá của Photocell cổng tự động phụ thuộc rất nhiều vào thương hiệu, model, phạm vi hoạt động (10m, 20m, 30m...), kiểu kết nối và cấp bảo vệ IP (ví dụ một số model có IP54 hoặc IP55).

  • Các dòng phổ thông: Một số mẫu phổ thông trên thị trường (nhập khẩu từ Trung Quốc, Đài Loan) có giá từ vài trăm nghìn đồng một bộ (thường từ 350.000 VNĐ - 800.000 VNĐ).

  • Các dòng chính hãng nhập khẩu: Các sản phẩm từ những thương hiệu uy tín (CAME, Nice, SOMMER, BFT, FAAC...) có độ hoàn thiện cao, tích hợp công nghệ lọc nhiễu sáng hoặc kết nối BUS, thường có mức giá cao hơn đáng kể (từ 1.200.000 VNĐ đến trên 2.500.000 VNĐ tùy cấu hình).

Cảnh báo an toàn & Liên hệ dịch vụ sửa chữa chuyên nghiệp

Cảnh báo cực kỳ quan trọng: Tuyệt đối không tự ý đấu tắt hoặc nối bypass đầu vào Photocell trên bo mạch để ép cổng hoạt động tạm thời. Việc này có thể vô hiệu hóa chức năng an toàn, gây xung điện hỏng board điều khiển và tạo ra rủi ro va chạm cực kỳ nguy hiểm khi cổng vận hành.

Nếu sau khi kiểm tra nhanh bề mặt cảm biến mà hệ thống vẫn báo lỗi, hãy để đội ngũ kỹ thuật có chuyên môn can thiệp. Việc kiểm tra thêm nguồn, dây tín hiệu, bộ điều khiển và các thiết bị giới hạn hành trình là bắt buộc.

Đội ngũ Đức Tú Anh tự hào là đơn vị am hiểu sâu sắc tài liệu kỹ thuật và tiêu chuẩn an toàn của các dòng cổng tự động hiện nay. Chúng tôi cam kết chẩn đoán đúng bệnh, thay thế đúng chuẩn và căn chỉnh cảm biến bằng thiết bị chuyên dụng.

Cần hỗ trợ khẩn cấp?

Trang bị và bảo trì Photocell cổng tự động đúng tiêu chuẩn là cách tốt nhất để bảo vệ thiết bị, tài sản và những người thân yêu trong gia đình bạn!
